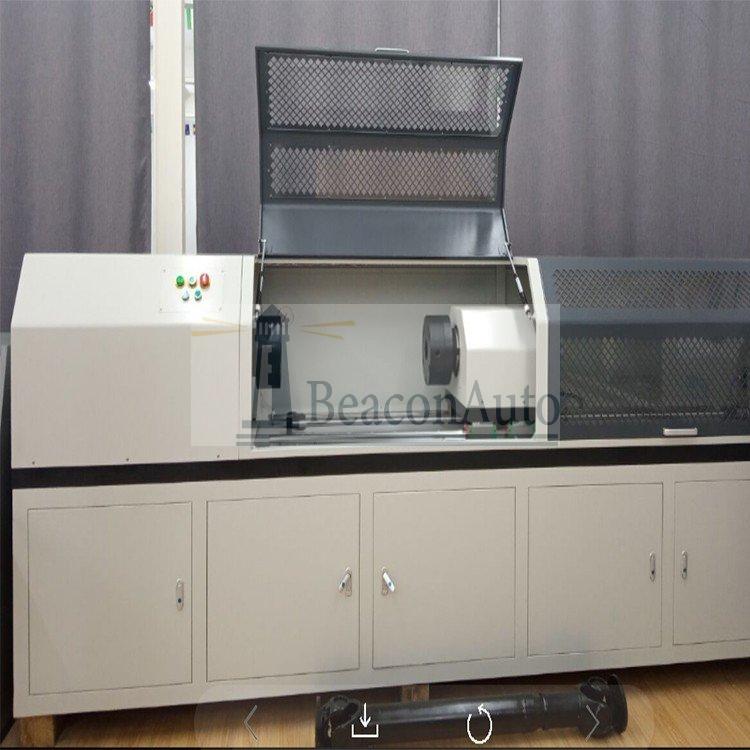

變速箱扭轉試驗機 產品型號：NDW-5000B 變速箱扭轉試驗機產品用途：變速箱扭轉試驗機 變速箱靜態扭矩試驗機主要用于檢測變速器總成的靜扭轉力學性能試驗，主要有靜扭強度、扭矩、扭轉角等。 變速箱扭轉試驗機技術指標： 1) 設備*輸出扭矩：±5000N.m； 2) 輸出轉速：0—130度/min； 3) 加載器*旋轉角：無限制； 4) 轉角分辨率：1分； 5) 試件長度調節范圍；0—2000mm； 6) 控制方式：扭矩閉環控制、轉角閉環控制； 7) 系統具有超載、試件斷裂等保護功能； 8) 打印輸出并繪制曲線圖表。 變速箱扭轉試驗機產品特征： 1、加載速度由微機自動控制，采用交流伺服電動機及其驅動器，以保證加載速度的穩定、均勻和無沖擊調速。 2、適用于WINDOWS平臺的中文試驗軟件，屏幕顯示試驗扭矩、軸向位移、試驗速度、試驗扭矩位移曲線、試驗機工作狀態，計算機自動進行數據處理、結果儲存、數據輸入。 變速箱扭轉試驗機 變速箱靜態扭矩試驗機使用介紹： 被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。傳動軸靜態扭轉試驗機采用計算機控制操作，可進行扭矩、峰值、角度、曲線等數據的采集；顯示器顯示被測試零件的扭矩-時間，扭角-時間，扭矩-扭角試驗曲線；可以實現試驗數據存儲、考取、打印試驗報表等。 變速器靜態扭矩試驗機操作步驟： 1）估算實驗所要*扭矩，選擇所需示力度盤。 2）根據試樣夾持端形狀，選擇合適的鉗口和襯套。 3）裝好自動繪圖器上筆和紙，并打開繪圖器開關。 4）打開電源，調節旋鈕，使指針對準零點。 5）安裝試件。先將試件的一端插入固定夾頭中，并夾緊。調整加載機構水平移動，使試件的另一端插入活動夾頭中后再夾緊。 6）加載。根據需要將加載開關上的正向或反向按鈕按下，逐漸調節變速電位器，使直流電動機轉動對試件施加扭矩。 7）實驗結束，立即停機，取下試件，將機器復原并清理現場。 變速箱扭轉試驗機技術參數： 1分辨率：0.01 2測量精度：1級 3加工定制：是 4電源電壓：380V 5規格：NDW-5000B變速箱扭轉試驗機 6重量：500kg 7測量范圍：0-5000NM 8外形尺寸：2500*1200*850mm 選購儀器注意事項： 1、選購時要注重廠家的實力。本公司所有產品均質保兩年，專業代加工合作。 2、選購時要注重設備的售后服務，好多客戶都說買的時候機器價格倒是挺便宜，但是買回來之后機器出來問題找不到售后人員來處理，這嚴重耽誤了您的使用，得不償失。 更多變速箱扭轉試驗機 變速箱靜態扭矩試驗機資料請電話聯系我們。
|
